Z541H-16C傘齒輪閘閥 Z541H16C閘閥的詳細信息

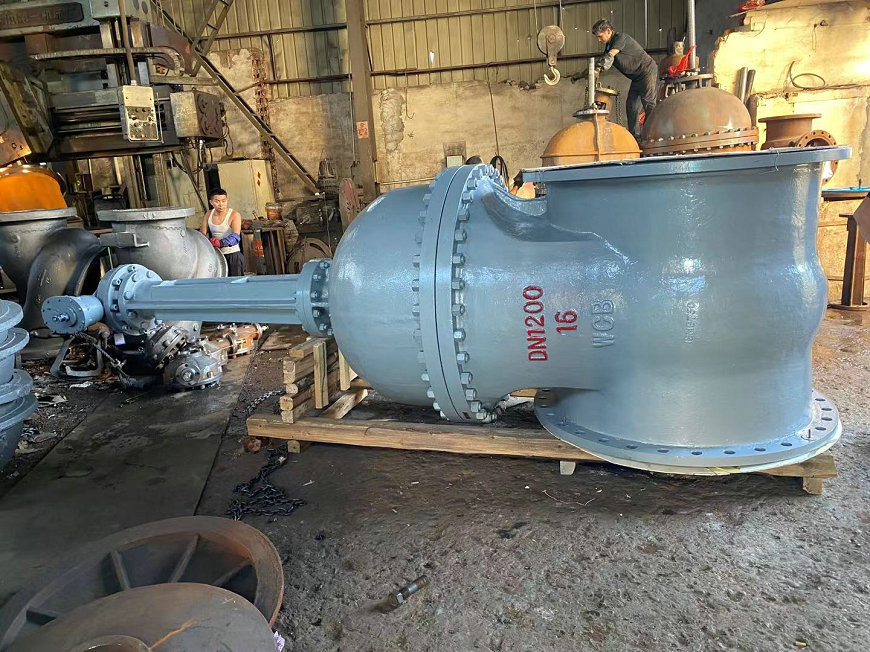

一、Z541H-16C DN1200 DN1400傘齒輪閘閥概述：本產品廣泛應用于石油、化工、冶金、火力發電廠等行業中，可使用在水、蒸汽、油品等介質中，使用溫度：0~425℃，使用壓力：0~16Mpa。Z541H-16C大口徑旁通渦輪閘閥
Z541H帶齒輪傳動閘閥是zui常用的截?cái)嚅y之一，主要用來接通或截?cái)喙苈分械慕橘|(zhì)，不適用于調節介質流量。Z541H傘齒輪閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道。Z541H附加旁通閥可以使大口徑閘閥開啟時的壓力變小，也可以在應急時使用旁通閥。Z541H傘齒輪閘閥符合國內外*標準的要求，密封可靠、性能優良、造型美觀。密封副配對*合理，閘板和閥座的密封面采用不同硬度的司太立(stellite)鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。

Z541H-16C傘齒輪法蘭閘閥 國家標準生產：
GB/T 23300-2009平板閘閥
ISO 5996:1984鑄鐵閘閥
JB/T 8858-2004對夾式刀形閘閥
GB/T 12234-2007石油、天然氣工業用螺柱連接閥蓋的鋼制閘閥
GB/T 12232-2005通用閥門 法蘭連接鐵制閘閥
Z541H-16C傘齒輪法蘭閘閥 本廠系引進設備配套用閥門的專業生產廠家，多年從事進口閥門的國產化工作，并不斷吸收國外先進的閥門技術，在設計、制造和質量控制等方面積累了豐富的經驗。針對國內閘閥普遍存在的問題，開發了具有如下特點的法蘭連接鋼制閘閥。
①符合國內外先進標準的要求，密封可靠，性能優良。
②閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
④可采用多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
⑤開發了PN1.0MPa的低壓碳鋼閘閥，可替代鐵制閘閥，有效地解決了鑄鐵閘閥殼體易凍裂、閘板易脫落、閥桿易銹蝕，密封性能不可靠等問題。
⑥開發了PN1.0MPa的低壓不銹鋼系列閘閥，能適用于各種腐蝕性介質工況，降低成本，節約材料。
傘齒輪法蘭閘閥主要性能參數：
型號PN工作壓力/MPa適用溫度/℃適用介質
Z540H-16C-16016~1601.6~16.0≤425水、蒸汽、油品
Z540Y-16C-16016~1601.6~16.0
Z540Y-16I-16016~1601.6~16.0≤550蒸汽、油品
Z540W16P-40P16~401.6~4.0≤150弱腐蝕性介質
Z540Y-16P-160P16~1601.6~16.0
Z540W-16R-40R16~401.6~4.0≤150腐蝕性介質
Z540Y-16R-160R16~1601.6~16.0
Z540Y-16PⅠ~40PⅠ16~401.6~4.0≤650熱煙氣等
Z540Y-16PⅡ~0PⅡ16~4016~4.0
Z541H-16C傘齒輪法蘭閘閥相關技術參數：

型 號	公稱壓力 Mpa	試驗項目（Mpa）	工作溫度 ℃	適用 介質
強度（水）	密封水	低壓氣密封
Z541H-16C	1.6	2.4	1.76	0.6	≤425	水、油品、蒸汽等介質
Z541H-25	2.5	3.75	2.75	0.6	≤425
Z541H-40	4.0	6.0	4.4	0.6	≤425
Z541H-64	6.4	9.6	7.04	0.6	≤425
Z541H-100	10.0	15.0	11.0	0.6	≤425
Z541H-160	16.0	24.0	17.6	0.6	≤425

Z541H-16C傘齒輪法蘭閘閥相關連接尺寸：

型號	DN	L	D	D1	D2	b-f	n-Φd	H	D0	重量
Z541H-16C	40	200	145	110	85	18-3	4-18		200	26.5
50	250	160	125	100	18-3	4-18		240	29
65	265	180	145	120	18-3	4-18		240	33
80	280	195	160	135	20-3	8-18		280	45
100	300	215	180	155	20-3	8-18		300	63
125	325	245	210	185	22-3	8-18		320	108
150	350	280	240	210	24-3	8-23		360	134
200	400	335	295	265	26-3	12-23		400	192
250	450	405	355	320	30-3	12-25		450	273
300	500	460	410	375	30-4	12-25		560	379
350	550	520	470	435	34-4	16-25		640	590
400	600	580	525	485	36-4	16-30		640	850
450	650	640	585	545	40-4	20-30		720	907
500	700	705	650	608	44-4	20-34		720	958
